RSGD: softstartéry

RSGD: softstartéry se samoučícím algoritmem pro 3-fázové motory do 55 kW

Rychlé nastavení softstartéru ve třech krocích a kompaktní pouzdro šířky 45 a 75 mm.

Nové provedení softstartérů pro indukční motory řady RSGD s řízením ve 2 fázích, klade důraz na snadné nastavení para­metrů, které se provádí max. ve 3 krocích. Samoučící algoritmus je schopen nastavit parametry pro různé typy zátěží a zároveň reaguje na proměnné provozní podmínky. Při každém dalším startu se vždy vyhod­nocují rozběhové a doběhové parametry a automaticky se optimalizuje nastavení pro další starty, ale i pro doběhy pohonů. Řízené doběhy pohonů se využívají např. pro plynulé zastavení oběhových čerpadel, čímž se redukují rázy v potrubí.

Softstartéry řady RSGD redukují nárazo­vé proudy a eliminují mechanické rázy při startu. Nenastavuje se již rozběhový mo­ment, který se obtížně stanovoval, a také hodnota zatěžovacího proudu, která se vyčte ze štítku motoru. Dále podle aplikace z přiloženého návodu lze vybrat doporu­čený rozběhový čas. Řady RSGD nabízí dva unikátní startovací algoritmy, nastavitelné přepínačem Ramp-up:

• Poloha 1 a 2 – rozběhy do 2 sekund pro velké rozběhové momenty se strategií Proudový limit, tedy redukce nárazového proudu, která je použitelná např. pro:

  • pístové kompresory
  • šroubové kompresory
  • hydraulická čerpadla.

• Poloha 5 až 30 – rozběhy >5 sekund s velkým momentem setrvačnosti zátěže se strategií Proudová rampa + Proudový limit pro:

  • odstředivá čerpadla
  • fukary, odstředivé ventilátory
  • drtiče, mixery, dopravníky.

Řada RSGD ..210 má nově integrovanou přídavnou elektronickou ochranu proti přetížení (třída 10) a umožňuje odpojit in­dikaci sledu fází, v případě požadavku na reverzaci chodu motoru. Standardem je optická indikace poruchy, kde podle počtu probliknutí červené LED lze snadno dia­gnostikovat až 8 možných poruchových stavů. Softstartéry jsou dodávány s vesta­věným bypassovým relé.

Nové 3-fázové indukční motory s vyšší účinností (IE3, IE4) vyžadují vyšší hodnoty startovacích proudů, které jsou zdrojem nestandardních stavů v elektrických sítích. S použitím softstartérů jsou tyto porucho­vé stavy minimalizovány. Praktické inte­grované diagnostické funkce nahrazují externě instalovaná přídavná monitoro­vací zařízení (přetížení, zablokovaný rotor, sled a ztráta fází, přehřátí, nesymetrie, podpětí a přepětí, zkrat).

Hlavní technické parametry softstartérů řady RSGD:

  • Samoučící algoritmus průběžně optima­lizuje starty a doběhy motorů
  • Proudová asymetrie mezi jednotlivými fázemi <15 %
  • Dva startovací algoritmy vhodné pro roz­ličné zátěže
  • Není vyžadované nastavení počáteční­ho rozběhového momentu
  • Samoučící algoritmus řízení momentu při zastavování
  • Rozběh a doběh nastavitelný do 30 s
  • (20 s pro motory do 22 kW)
  • Provedení 12 – 45 A (do 22 kW)
  • v pouzdru šířky 45 mm
  • Provedení 55 – 100 A (30 – 55 kW)
  • v pouzdru šířky 75 mm
  • 2x reléový výstup (Alarm a dokončená rampa), pro motory >30 kW – 3x reléový výstup
  • Automatický/manuální reset alarmu
  • Doplňkové funkce – ochrana proti pře­tížení a komunikace MODBUS/RTU

Softstartéry řady RSGD patří do kategorie standardních a pokrývají většinu zákaznic­kých aplikací. Pro speciální aplikace jsou k dispozici softstartéry s řízením ve třech fázích.

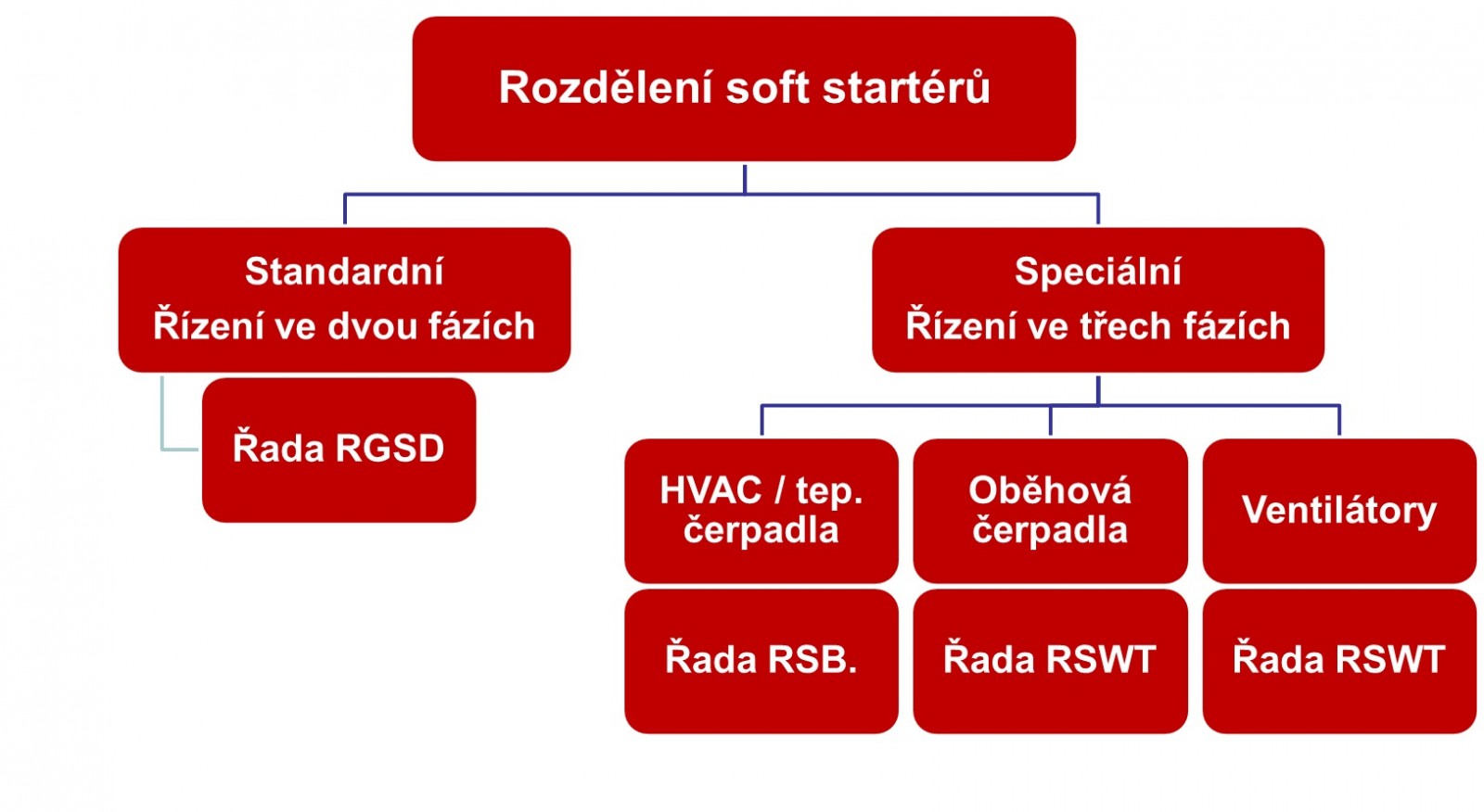

Obrázek rozdělení softstartérů

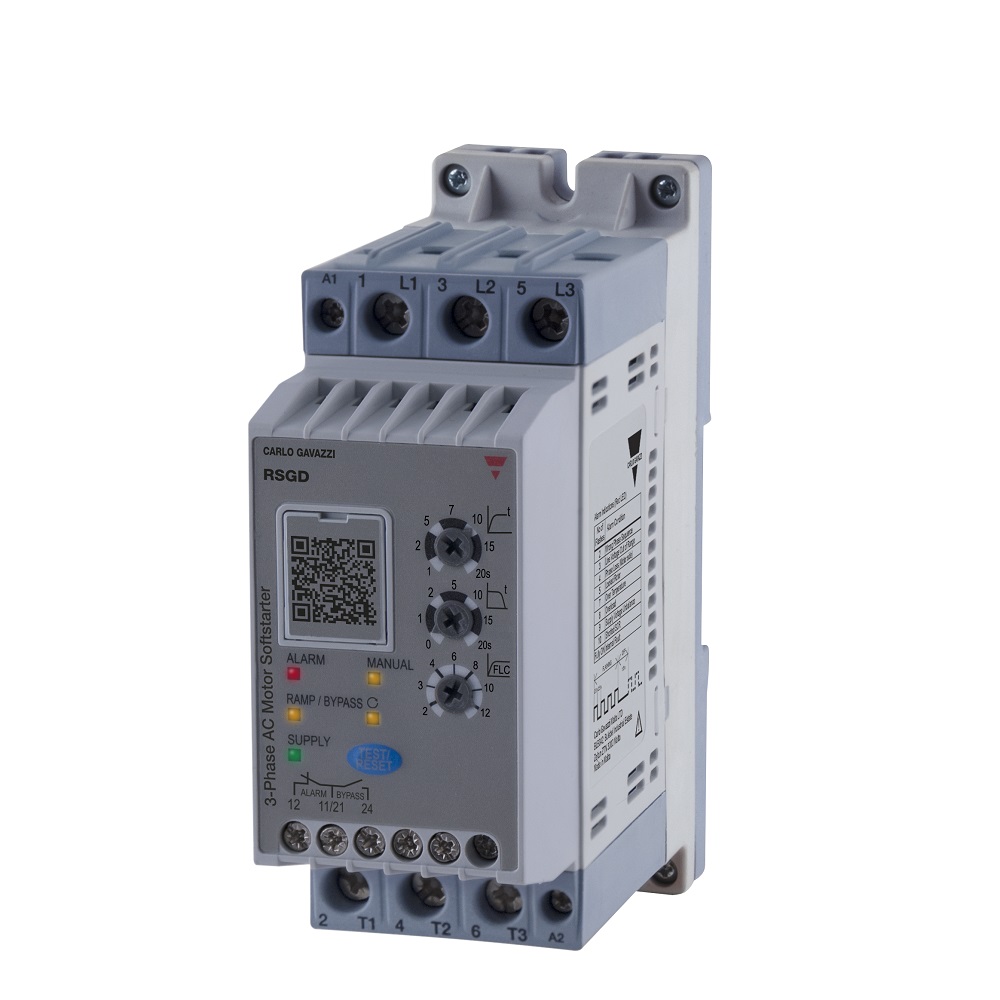

Pouzdro 45 mm - provedení: 55 A, 70 A, 85 A, 100 A /fázi

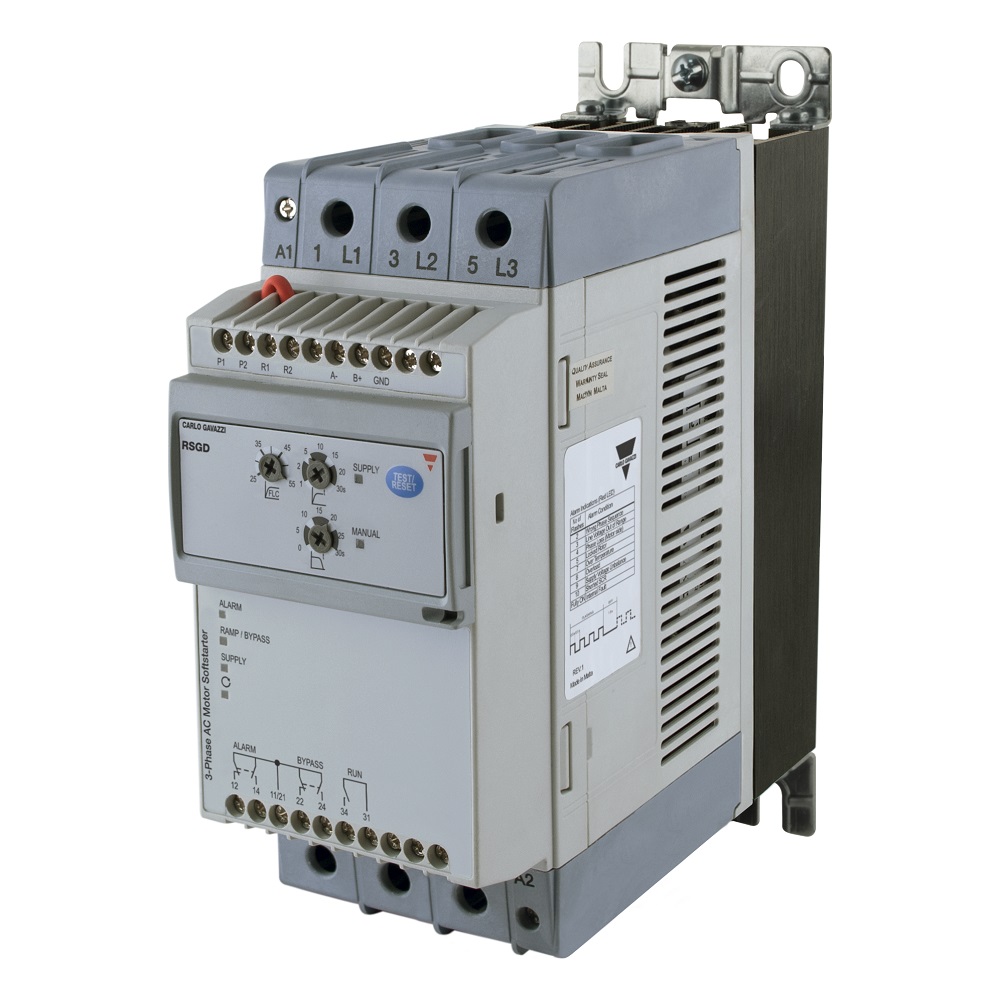

Pouzdro 75 mm - provedení: 12 A, 16 A, 25 A, 32 A, 45 A /fázi
