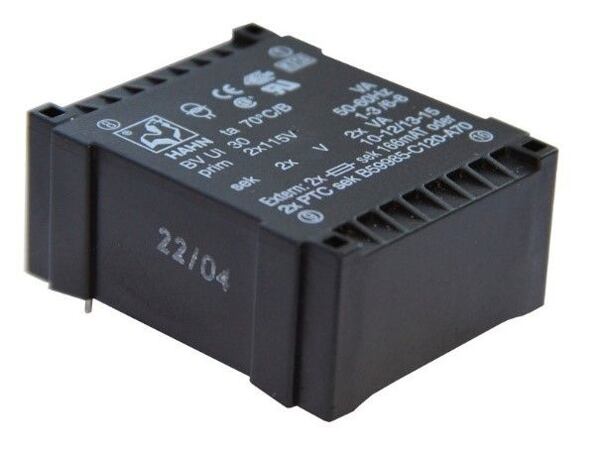

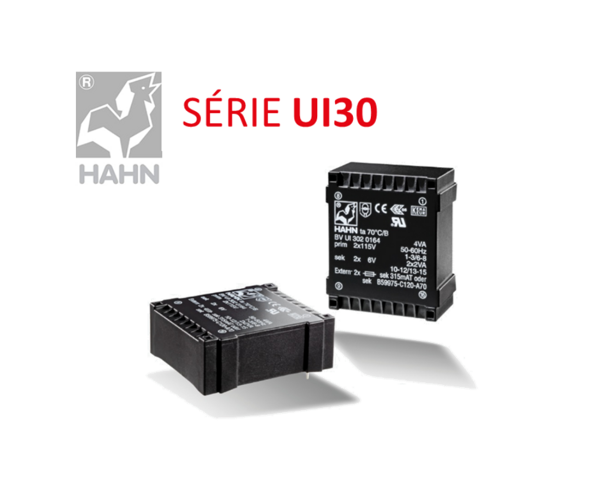

Transformátory HAHN řady UI30 se vyznačují nízkým profilovým rozměrem, ale v porovnání s řadou EI mají na výstupu vyšší proud. To je dáno zejména promyšlenou konstrukcí s velmi malou svodovou a vysokou magnetizační indukčností.
Tyto transformátory mají nízké ztráty v jádře, díky čemuž je eliminován vznik nežádoucího tepla. Kvalitní zpracování se odráží ve velké dielektrické pevnosti bez znatelného snížení výkonu.
Transformátory UI30 mají dvě primární vinutí a dvě sekundární vinutí. Lze je napájet buď 230 V nebo 115 V. Na sekundární straně je možné vinutí zapojit sériově a mít dvakrát takové výstupní napětí. Při paralelním zapojení tedy bude na sekundární straně dvakrát takový proud.
VHODNÉ ŘEŠENÍ PRO NESPOČET APLIKACÍ

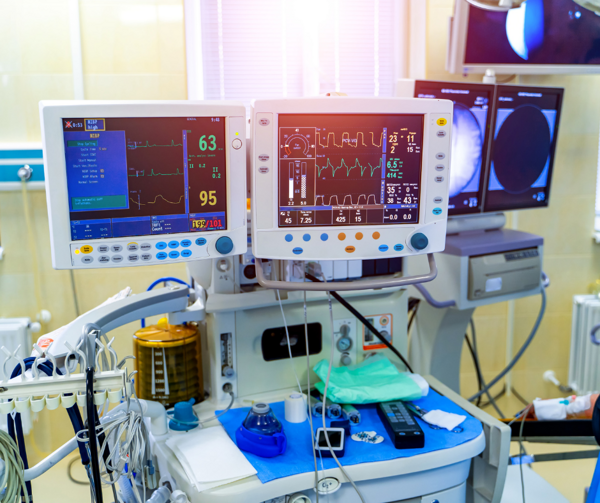

V nedávné době jsme se zákazníkem řešili výběr vhodného transformátoru napájecího zdroje pro plicní ventilaci.
Největším problémem, kterému jsme čelili byl nedostatek prostoru na klasický transformátor. Jasnou volbou byl tedy typ UI30, který má nízký profil a vyšší výstupní proud.
PARAMETRY
- Výstupní výkon do 16 VA.
- Teplotní třída ta 70 °C/B, bez odolnosti vůči zkratu.
- Vynikající odolnost proti kolísání teplot.
- Dielektrická pevnost do 6000 V.
- Pouzdro transformátoru je ze samozhášivého materiálu.

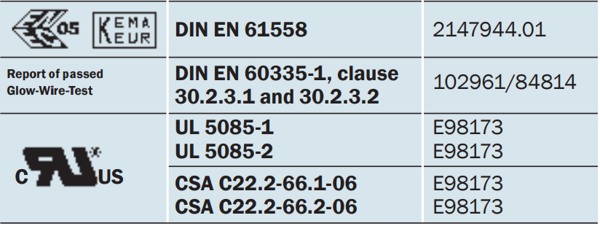

CERTIFIKACE
APLIKACE
Všude tam, kde je klíčový požadavek nízká výška při zachování výkonu.
