POLOVODIČOVÉ SPÍNAČE S ANALOGOVÝM ŘÍZENÍM
Spolehlivá regulace proudu do zátěže
Proporcionální polovodičový spínač slouží k regulaci výkonu do zátěže. V řadě aplikací je výstupem z měřicího, monitorovacího nebo regulačního systému analogový signál. Použitím proporcionálních spínačů výkonu řady RGCxP dochází ke spínání výkonových tyristorů úměrně dle hodnoty analogového vstupu.

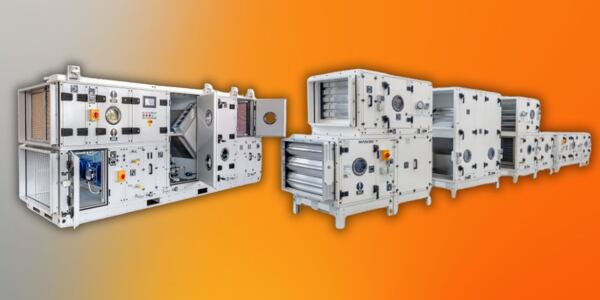

Vzduchotechnické systémy
Topné průmyslové procesy (pece), atd.
Fotovoltaika
VÝHODY
- Snadné připojení polovodičového spínače k regulátorům s analogovým výstupem
- Zjednodušení regulační smyčky a kompaktní provedení spínače šetří místo v rozvaděči
- Volitelné spínací režimy dle charakteru zátěže pro 1-fázová RGC1P
- Režim softstartu
- Jmenovité hodnoty proudu jsou vztaženy k okolní teplotě 40 °C
- Regulace proudu do zátěže externím potenciometrem
- Vysoká hodnota I2t až 18 000 A2s
- LED indikace pro rychlou diagnostiku poruchy
- Vestavěná přepěťová ochrana
- Doporučené filtry pro eliminaci EMC rušení
- Zkratová odolnost 100 kA dle UL508

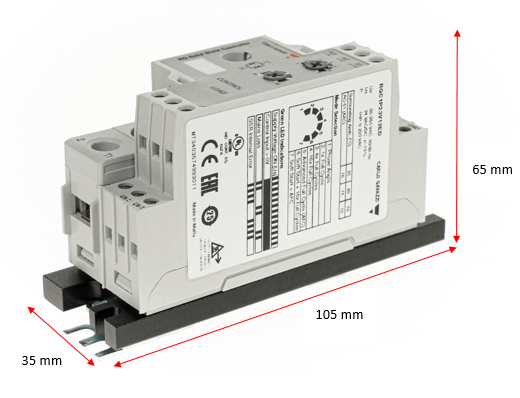

- Nízká zástavná hloubka 65 mm
u 15A provedení, vhodné do domovních rozvaděčů
ANALOGOVĚ ŘÍZENÉ POLOVODIČOVÉ SPÍNAČE 1-FÁZOVÉ
- Přesné regulace u topných procesů
- Spínání krátkovlnných infrazářičů (SWIR)
- Regulace otáček pro AC ventilátory
- Spínání transformátorové zátěže
- Regulace výkonu do topné zátěže u fotovoltaických systémů (proporcionální regulátory 10 V)

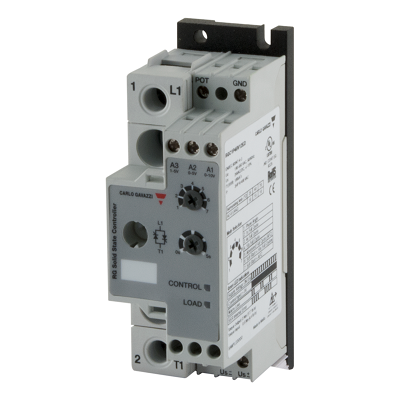

RGC1P
ANALOGOVĚ ŘÍZENÉ POLOVODIČOVÉ SPÍNAČE 3-FÁZOVÉ
- Regulované technologické topné procesy v průmyslu
- Spínače pro proporcionální regulaci topných výkonů u vzduchotechnických systémů
- Proporcionální polovodičové regulátory pro pece a sušárny
- Topné a sušící procesy v potravinářství, pivovarnictví a zemědělství
- Omezení nárazových proudů při spínání zátěží s vysokým teplotním koeficientem
- Spínání transformátorové zátěže

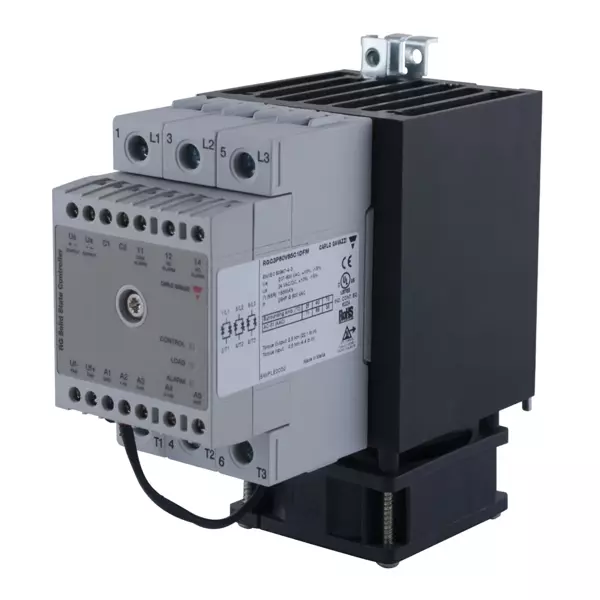

RGC2(3)P
