CHYTRÉ BEZDRÁTOVÉ MĚŘENÍ
TEPLOTA, SPOTŘEBA, CO₂ - VŠE POD KONTROLOU
JEDINEČNOST PROJEKTU
U jednoho z našich nedávných projektů jsme kromě standardního monitorování spotřeby elektrické energie řešili také sledování teploty v provozních prostorách. Konkrétně šlo o mrazicí boxy, sklady potravin, technické místnosti a další úseky, kde je důležité udržovat stálé teplotní podmínky.
Řešení jsme postavili na IP bránách a bezdrátových senzorech Poseidon, které umožňují spolehlivý sběr dat i z obtížně přístupných míst. Instalace proběhla bez nutnosti zásahu do stavební infrastruktury a přitom přinesla výrazné provozní přínosy.
POZITIVNÍ DOPADY ŘEŠENÍ
- Udržování požadované teploty v klíčových úsecích
- Zamezení škod způsobených přehřátím nebo výpadkem
- Optimalizace spotřeby energie
TECHNICKÉ ŘEŠENÍ

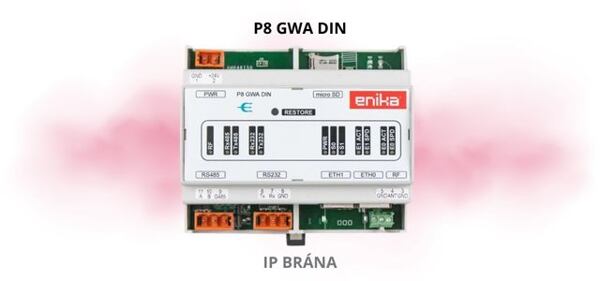

Základem systému je IP brána P8 GWA DIN, která bezdrátově přijímá data z několika desítek rádiových vysílačů Poseidon. Tato data následně odesílá do nadřazeného systému pomocí datové sítě.
Bezdrátová řešení Poseidon umožňují připojení nejen teplotních čidel, ale také elektroměrů, čítačů, analogových snímačů a dalších zařízení. Tím se výrazně zjednodušuje instalace a zvyšuje flexibilita celého systému.

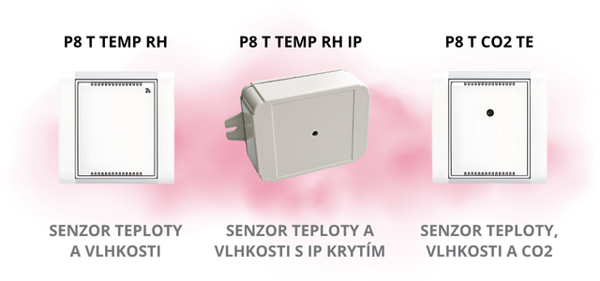

SENZORY
- P8 T TEMP RH je ideální pro běžné interiéry, kde je sběr teploty a vlhkosti možný bez nutnosti zásahu do zdi.
- P8 T TEMP RH IP je robustní varianta vhodná pro technické prostory, mrazáky nebo sklady, kde hrozí kontakt s vodou, prachem nebo extrémními teplotami.
- P8 T CO₂ TE rozšiřuje měření o koncentraci CO₂ a může aktivně ovládat ventilaci. Hodí se pro zasedačky, učebny, kanceláře a další prostory, kde je kvalita vzduchu důležitá.

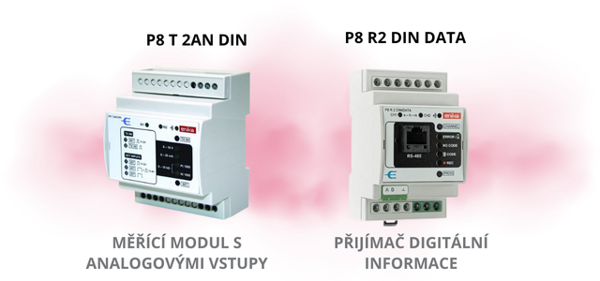

MODULY
P8 T 2AN DIN – analogový vstupní modul
Měřicí modul se dvěma analogovými měřícími vstupy, nezávisle nastavitelnými jako Pt1000, Ni1000, 0,-20 mA, 0,-10 V nebo 0-10 kΩ. Změřené hodnoty vysílá bezdrátově do IP brány. Je určen k montáži na DIN lištu a je napájen síťovým napětím 230 VAC.
P8 R2 DIN DATA – digitální datový přijímač
Lze jej připojit na měřící zařízení s výstupem RS485 Modbus jako je například elektroměr, čítač pulzů S0 apod. Data získaná z tohoto připojeného měřidla předává bezdrátově do IP brány. Konfigurace zpracovávaných dat a další detaily přenosu se nastavují pomocí software Poseidon Asistent. Přijímač určen k montáži na DIN lištu je napájen síťovým napětím 230 VAC.
PŘÍKLADY VYUŽITÍ
- Bezdrátové měření teploty, vlhkosti a CO₂
- Bezdrátové měření analogových signálů
- Bezdrátový přenos dat z měřidel
Příklad bezdrátového přenosu dat
Řešení se v praxi osvědčilo. Umožnilo spolehlivý sběr dat bez složitých technických úprav, zlepšilo přehled o provozních podmínkách a zároveň otevřelo prostor pro další rozvoj systému podle aktuálních potřeb.
