3 nejčastější výzvy při spínání přebytků z FVE a topných procesů (a jak je vyřešit)

Proto se stále častěji používají polovodičové spínače (SSR). Jenže ne každý z nich zvládne plynulou regulaci a poradí si s náročnými topnými procesy.

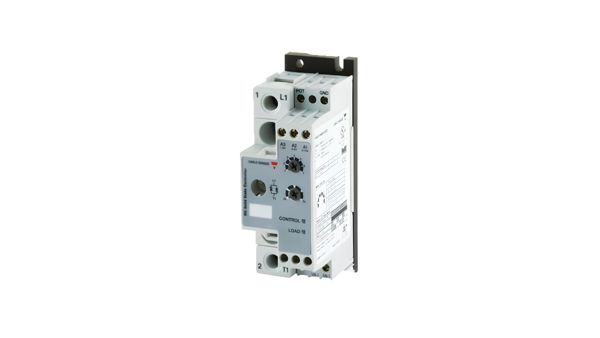

Proporcionální spínače Carlo Gavazzi RGC1P, které ENIKA.CZ dodává na český trh, elegantně řeší tři nejčastější situace, se kterými se montážní firmy i projektanti potkávají v praxi.

Výkon fotovoltaiky se mění podle toho, jak po obloze plují mraky. Pokud regulace topné patrony reaguje pomalu nebo skokově, vznikají zbytečné přetoky do sítě nebo naopak nevyužitá energie.

• Co se děje v praxi:
  Skokové spínání nestíhá kopírovat výkon střídače. Kontakty cvakají, dávkování energie je nepravidelné a část drahocenných přebytků končí v síti.
• Řešení pomocí RGC1P:

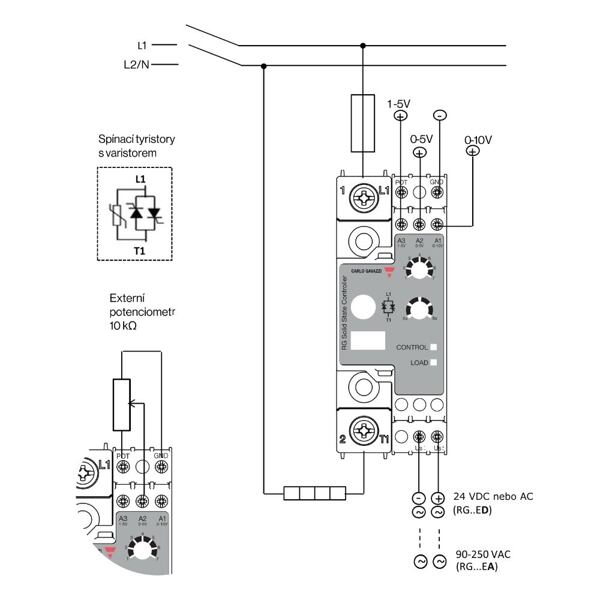

  Spínač využívá režim fázového řízení (Phase Angle Switching), díky kterému plynule mění výkon podle analogového signálu ze střídače nebo regulátoru. Jakmile řídicí systém pošle pokyn, spínač okamžitě upraví dodávaný výkon do topení.
• Výsledek:
  Maximální využití vyrobené energie, žádné zbytečné přetoky a tichý provoz bez neustálého cvakání.

Některá topná tělesa, infrazářiče nebo halogenové zdroje vykazují za studena velmi nízký odpor. Při jejich zapnutí tak dojde k obrovskému proudovému nárazu, který dokáže spolehlivě vyhodit jistič.

• Co se děje v praxi:
  Spotřebič si při startu vezme násobně vyšší proud. Jističe neustále vypadávají, elektroinstalace trpí a topné prvky se zbytečně namáhají, což zkracuje jejich životnost.
• Řešení pomocí RGC1P:
  Spínač nabízí funkci Softstart, u které lze nastavit plynulou rozběhovou rampu. Spínač regulovaně zvyšuje proud do zátěže, eliminuje proudový ráz a až po náběhu přejde do běžného provozního režimu.
• Výsledek:
  Konec vyhozeným jističům, stabilní síť bez rázu a výrazně delší životnost topných prvků.

U klasických polovodičových relé bývá nutné řešit samostatné externí chladiče. Ty zabírají drahocenné místo na DIN liště, komplikují montáž a prodlužují instalaci.

• Co se děje v praxi:
  Technik v rozvaděči složitě hledá místo pro chladič, řeší chlazení a riskuje přehřátí spínače, pokud se podcení odvod tepla.
• Řešení pomocí RGC1P:
  RGC1P přichází jako kompaktní řešení s integrovaným chladičem dimenzovaným pro běžné provozní teploty. Díky úsporným rozměrům a nízké zástavné hloubce se vejde i do běžných domovních rozvaděčů k FVE.
• Výsledek:
  Významná úspora místa v rozvaděči, podstatně rychlejší montáž a méně chyb při zapojení.

Přímo na čelním panelu spínače naleznete praktický otočný přepínač. Pro rychlou orientaci jsme nejčastější režimy shrnuli do přehledné tabulky:

Při návrhu a montáži se vám budou hodit tři praktická doporučení:

• Ponechte si provozní rezervu:
  Při dimenzování je vždy dobré nechodit s příkonem zátěže až na samotnou hranici jmenovitého proudu spínače. Mírná rezerva vám zajistí stabilní regulaci a delší životnost zařízení.
• Myslete na teplo v rozvaděči:
  Polovodičové spínače při provozu přirozeně generují teplo. Pokud do jedné skříně osazujete více spínačů vedle sebe, myslete na dostatečné odvětrání rozvaděče.
• Možnosti jištění:
  Díky vysoké zkratové odolnosti řady RGC1P můžete vedle rychlých polovodičových pojistek v praxi běžně použít i klasické jističe s charakteristikou B nebo Z. Stačí v projektu správně dimenzovat průřezy a délky kabelů podle tabulek v datasheetu.

Teorie je fajn, ale nejvíc napoví až reálné zapojení. Náš produktový manažer Radek Šmidrkal připravil krátké video z testovacího stolu, kde uvidíte, jak spínač reaguje na analogový signál a jak se jednotlivé režimy chovají v praxi.

Pokud si nejste jistí výběrem správného modelu, režimu spínání nebo jištěním, jsme tu pro vás. Rádi vám poradíme s návrhem i praktickými detaily z montáží:

r.smidrkal@enika.cz

+420 493 773 340

A pokud chcete rovnou vybírat, kompletní sortiment, datasheety a příslušenství najdete na našem webu ENIKA.CZ.
