V řadě úloh je výstupem z měřícího, monitorovacího nebo regulačního systému analogový signál, která se následně převádí na pulsní vstup pro spínání standardních výkonových polovodičových spínačů. Použitím polovodičových regulátorů výkonu řady RGCxP (1-fázových ale také 2 nebo 3 fázových) dochází ke spínání výkonového tyristorového spínače (v antiparalelním zapojení) úměrně dle hodnoty analogového vstupu.
V případě 1-fázových polovodičových regulátorů výkonů řady RGC1P je spínač vybaven volitelnými spínacími režimy, které se využijí pro různé charakteristiky zátěží jako jsou přesné teplotní regulace u topných procesů, spínání krátko vlnových infrazářičů (SWIR), regulace otáček pro AC ventilátory, stmívání svítidel případně spínání transformátorové zátěže.
SPÍNACÍ REŽIMY
Režim 1 Fázově řízené spínání
|
|
 |
Sepnutí části síťové půlvlny tyristorem. Do zátěže je spínán příkon, úměrný ploše sepnuté půlvlny (od 0 do 10 ms). Fázově řízené spínání je zdrojem rušení.
Vhodné pro topné zátěže s malou tepelnou setrvačností nebo pro jemnou regulaci spínaného příkonu do zátěže. Lze s omezením využít i na regulaci otáček AC ventilátorů
Režim 2 Spínání plných cyklů 1x
|
|
 |
Sepnutí celé síťové vlny 1x. Spínání v nule eliminuje EMC rušení oproti režimu 1. Např. při požadavku na 25% výkon do zátěže je cyklus: ON - 1x celá vlna následovaná OFF - 3x celá vlna.
Vhodné pro spínání odporové zátěže, u které nedochází ke změně odporu ve studeném/teplém stavu.
Režim 3 a 4 Spínání plných cyklů 4x/16x
|
|
 |
 |
Sepnutí celé síťové vlny 4x/16x. Spínání v nule eliminuje EMC rušení oproti režimu 1. Např. při požadavku na 25% výkon do zátěže je cyklus: ON - 4x/16x celá vlna následovaná OFF - 12/48 celá vlna. Tímto režimem se eliminuje počet sepnutí a zvyšuje životnost topných elementů.
Vhodné pro spínání běžné odporové zátěže nebo pro systémy s velkou tepelnou setrvačností.
Režim 5 Pokročilé spínání celých cyklů (AFC)
|
|
 |
 |
Do 50% požadovaného výkonu jsou spínány půlvlny, následované nesepnutými celými vlnami. Nad 50% výkonu jsou spínány celé vlny, následované nesepnutými půlvlnami. Tento režim eliminuje efekt poblikávání světel, při spínání výkonových polovodičů v režimu 2, 3 a 4.
Vhodné pro spínání krátko a středně vlnových infrazářičů.
Režim 6 Soft start následovaný režimem 4
|
|
 |
Redukce nárazového proudu při zapnutí (rozběhová rampa do 5 sec) a následně cyklus spínání celých síťových vln 16x.
Vhodné pro topné elementy se změnou odporu ve studeném a teplém stavu.
Režim 7 Soft start následovaný režimem 5
|
|
 |
Redukce nárazového proudu při zapnutí (rozběhová rampa do 5 sec) a následné pokročilé spínání celých cyklů (AFC)
Vhodné pro spínání krátko a středně vlnových infrazářičů se soft startem.
Redukce nárazového proudu při zapnutí (rozběhová rampa do 5 sec) a následné sepnutí bez regulace příkonu do zátěže. Dosažitelné u provedení RGC1P..K
Použitelné pro spínání transformátorové zátěže.
Využití analogově řízených polovodičových spínačů
- Snadné připojení spínače k regulátorům s analogovým výstupem
- Omezení nárazových proudů při spínání zátěží s vysokým teplotním koeficientem (krátkovlnné infrazářiče)
- Spínání transformátorové zátěže
- Dílčí regulace otáček ventilátorů pro HVAC systémy
- Stejný spínač pro regulaci topného výkonu a pro dílčí regulaci otáček
- Regulace proudu do zátěže externím potenciometrem

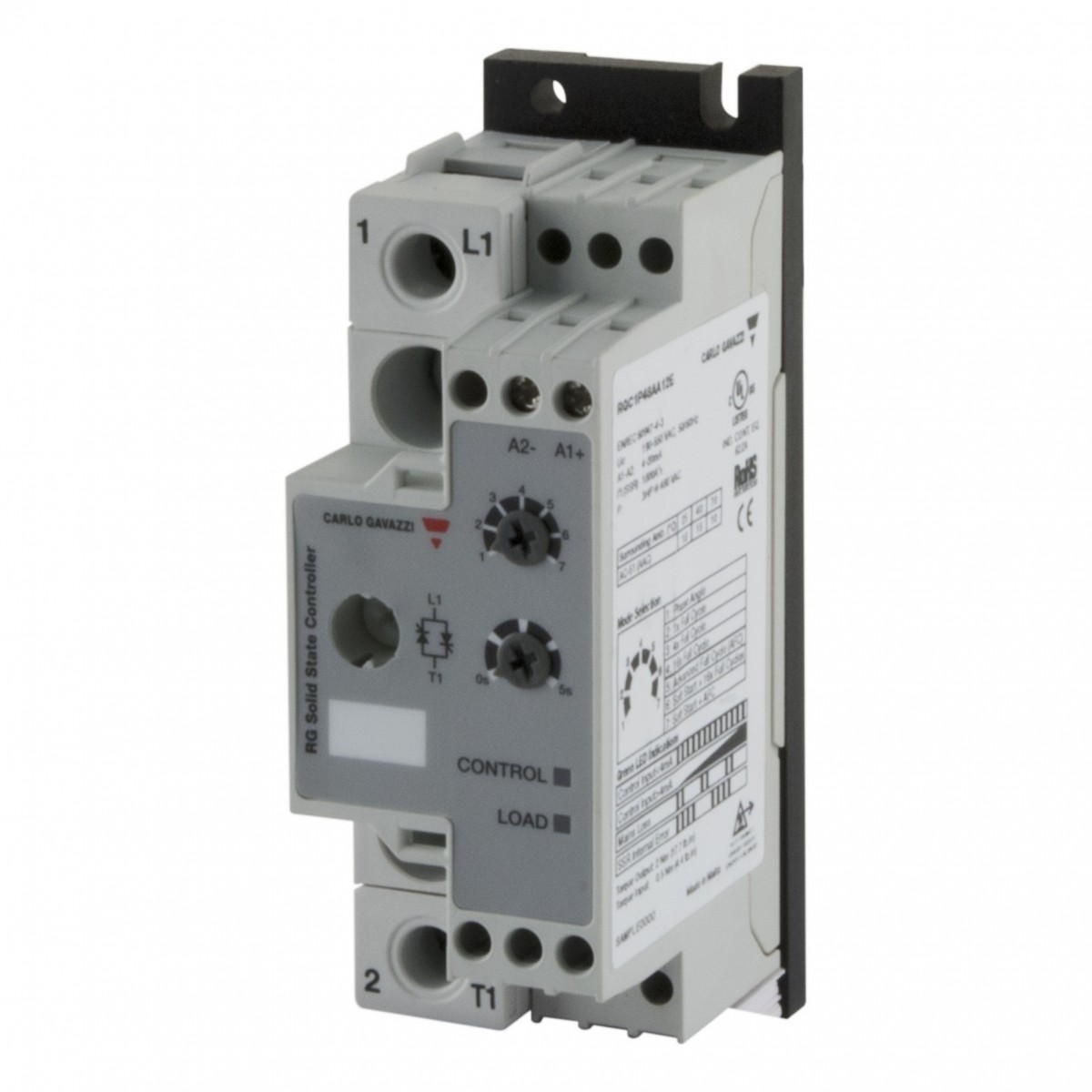

%201.jpg)
Výhody spínačů
- Nízká zástavná hloubka 60 mm u 15A provedení
- Vysoká hodnota I2t až 18 000A2s
- LED indikace poruchy a vestavěná přepěťová ochrana
- Doporučené filtry pro eliminaci EMC ručení
-
Hlavní parametry a další informace o spínačích naleznete ZDE

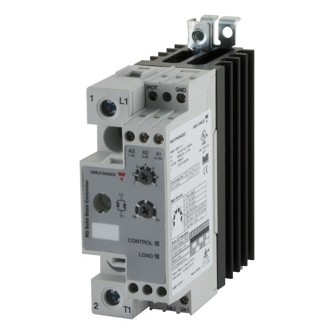

%204.jpg)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
